北京首建環保有限責任公司大棚生產線噴霧降塵

設計說明：設計說明：
1、在噴霧機組邊要求水電到位，(供電380V;市政水大于3KG壓力，進入機組提供3公斤壓力)。
2、輸出管線材質：DN25管；耐壓：1.6Mpa。
3、機組:   ；
    內部系統構成:水處理裝置(二X超濾過濾系統）、高壓裝置、自動控制系統、防雨隔音機柜；
   電源:380VAC,50Hz；   水源:市政用水；   水源水壓:>3KG；
   工作參數
   額定壓力：9-12公斤；   運行方式：連續運轉時間24小時間歇制;    流量功耗比：0.35t/度;工作噪音：<35分貝；   高壓驅動電機散熱方式：水冷直排式；
4、配件材質：
   管道：主管：PPR32管，支管：伸縮支管高壓橡膠軟管，終端管：高壓PA管
   配件：
   配件連接方式：快速連接設計； 安裝R卡固定：明裝。使用壽命：50年
5、噴霧噴頭：
   基體材質：不銹鋼+銅合金；
   噴口孔徑：1.0mm；
   霧化方式：純物理霧化，旋流式；
   霧化顆粒粒徑：大于80%<35µm；    ；
   連接方式：快接式連接、自帶高壓密封。
   使用壽命：10000小時零磨損。
   霧化量：2立方米/單元/30秒（0.05kg)。
6、電磁閥：220V，電磁閥，
7、終端控制箱：內置遠程無限控制器裝置
8、機組控制系統：整套主機設備智能控制系統組成，設備均安裝在密封機箱內，內外防雨機柜；可24小時自動循環控制，降低人工成本和能源成本。
9、機組優點：免維護，遠程無線控制
10、機組放置位置由甲方指定并提供，設計施工單位：霧鳥噴霧系統技術有限公司。

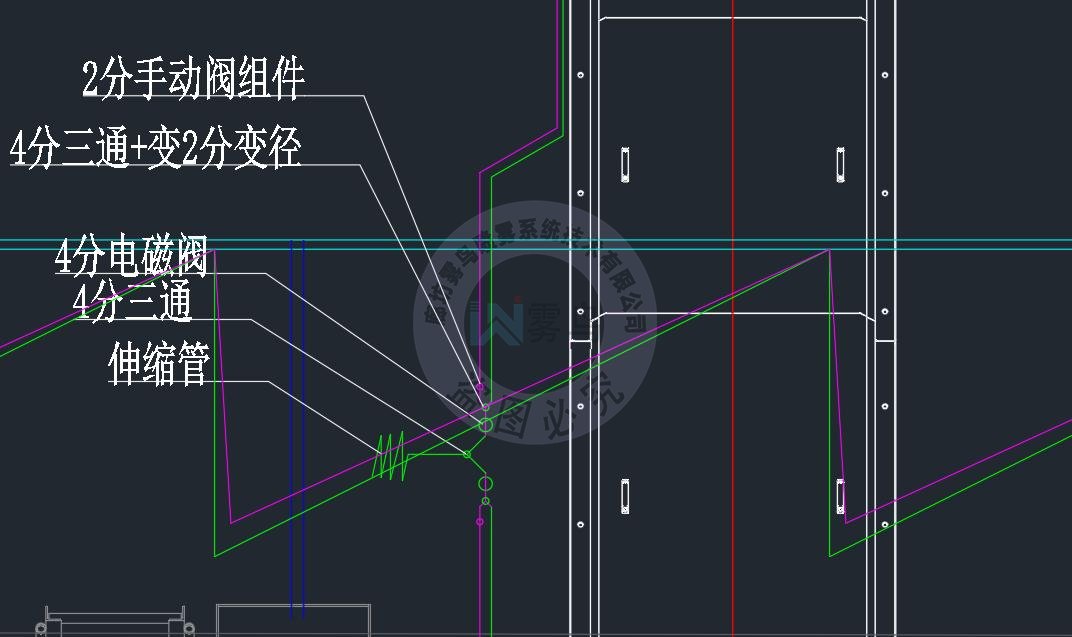

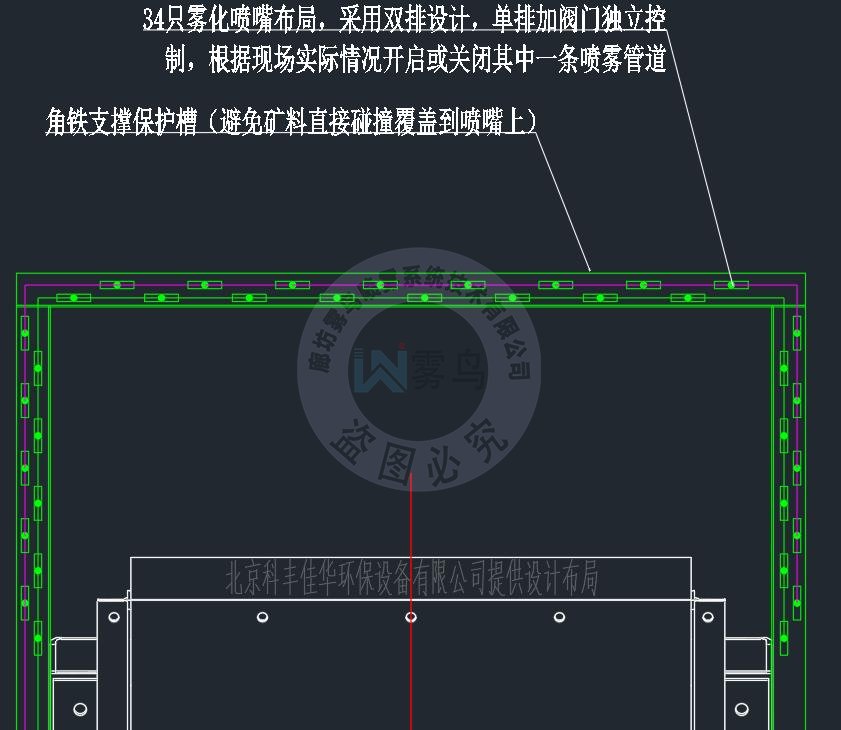

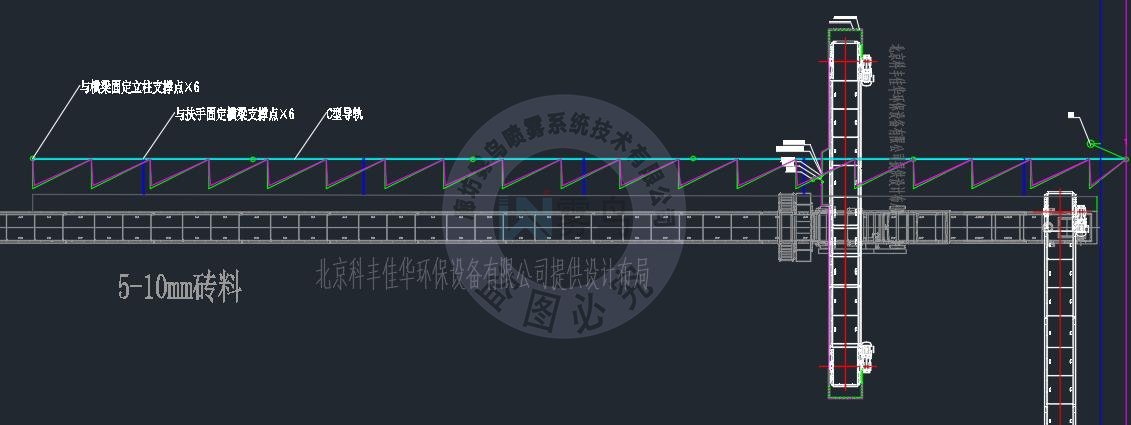

注：圖中噴頭位置及數量為示意，具體以現場實際情況為準。

序號	名稱	品牌	參數	工作量	單位
1	集成噴霧系統	科豐佳華	型號：KEFOO-2-18DZYC 380V，50Hz，2.2KW，9-12公斤，手/自動控制，全自動穩壓控制系統， PP過濾系統，戶外防雨降噪機箱，漏電保護，缺水保護裝置，過載保護，短路保護 ，15路遠程遙控控制系統，含設計費	1	臺
2	壓力水罐	龍井王	200L，不銹鋼，帶控制耐壓15公斤	1	臺
3	集中控制箱	科豐佳華	帶遙控器控制，控制箱體，漏電保護 十合一	1	套
4	電磁閥	三葉	DN15	10	只
5	終端霧化噴頭	科豐佳華	34*10點位	340	只
6	噴嘴底座	科豐佳華	KEFOO-KCD9.52	340	只
7	高壓合金末端	科豐佳華	KKEFOO-KCM-S	15	只
8	高壓合合金彎頭	科豐佳華	KEFOO-KCW	60	只
9	高壓管	科豐佳華	KEFOO-PA9.52	100	米
10	手動閥門2分	米德	不銹鋼	10	只
11	閥門接頭2分-9.52	米德	不銹鋼	20	只
12	補芯4-2	米德	不銹鋼	10	只
13	對絲2分	米德	不銹鋼	10	只
14	4分三通	米德	不銹鋼	5	只
15	橡膠伸縮盤管	聚鑫源	支線距離45米，伸縮管長度80米	5	套
16	C型鋼滑軌	盈實	C30*2  每條50米計算*5條	250	米
17	吊架	盈實	C30	125	只
18	管路專用滑車	盈實		125	只
19	連接器	盈實		65	只
20	首車	盈實		5	只
21	牽引件	盈實		5	只
22	堵頭	盈實		5	只
23	始末端滑車	盈實		10	只
24	電磁閥控制線	朝陽/諾弗珂	4*1.5	5.5	米
25	護線管及配件		PCV32	130	米
26	角鐵40		40*40	110	米
27	角鐵50		50*50	80	米
28	槽鋼支架		80	80	米
29	預埋鐵			30	塊
30	絲桿及螺絲		M10	20	米
31	膨脹螺絲		M10	120	套
32	固定螺絲及配件			1	套
33	軟化水系統	眾信清源	4T，自動型（自備）	1	臺
34	出水主管道及管件		PPR管DN25 含活接、三通、彎頭管件，暫估米數	180	米

總結：北京首建環保有限責任公司大棚生產線噴霧降塵，霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域，專業于噴霧降塵系統，噴霧除塵設備領域，有全自動噴霧設備，生產廠家可定制貼牌，針對環境治理有豐富經驗。
